5052鋁闆成品退火工藝

免清洗而直接退火，首先要保證卷材表面不出油斑
，而且還要保證殘(cán)油能完全揮發(fā)，工藝窗口很窄。溫度過低，不出油斑，但有殘(cán)油；溫度過高，沒有殘(cán)油，但出油斑拉。

一、採(cǎi)用的特殊退火工藝制度的幾個(gè)階段：

D一階段，爐氣設爲180℃，升溫速度設爲35℃／h，開負(fù)壓和吹洗，起到空氣環境下的預烘幹(gàn)作用；

第二階段，當(dāng)爐氣達(dá)到1800C時
，開始充氣，将爐内的氧含量控制在0.1％以下，然後保溫6h，起到無氧環境下的預烘幹作用，油品不會因氧化而成油斑；

第三階段，爐氣改設爲235℃，升溫速度設爲30℃／h，當卷 材溫度達到230℃時，保溫3 h，卷材調質結束，達到預期的力學性能。此時，殘(cán)油也揮發完畢(bì)，但始終沒有進入成油斑的危險溫度範圍(2450C一4000C)；

第四階段，爐氣設爲0℃，啓動旁冷風機，快速降溫，當(dāng)金屬溫度降至150℃以下出爐，接觸(chù)空氣。

二、5052鋁闆成品分析

1)新工藝生産(chǎn)出的卷材，表面質量良好，無油斑和殘(cán)油，滿足标準的要求，内部組織觀察：晶粒細 小
、較均勻，無纖維組織。這種組織狀态的各向異性小，折彎不易開裂，而常規熱軋低溫直接下線産(chǎn)品是纖維組織，各向異性大，闆材橫向折彎時容易開裂。

2)新工藝生産出的5.0 mm厚度5052H32鋁合金中厚闆，其力學性能和折彎測(cè)試結果見表4。将闆材發給終端用戶試用，使用效果良好，90度0t折彎不裂
，新工藝産品達到瞭(le)預定的目标要求。（部分來源輕合金加工技術）

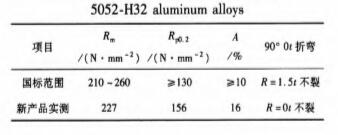

5052鋁(lǚ)闆力學性能及折彎測(cè)試
